ストライクの調整方法(開き門扉)

■ラッチ受けの調整
※開き門扉AX,AA,ABについて

1

ラッチ受け取付ねじ(2本)をゆるめる。

2

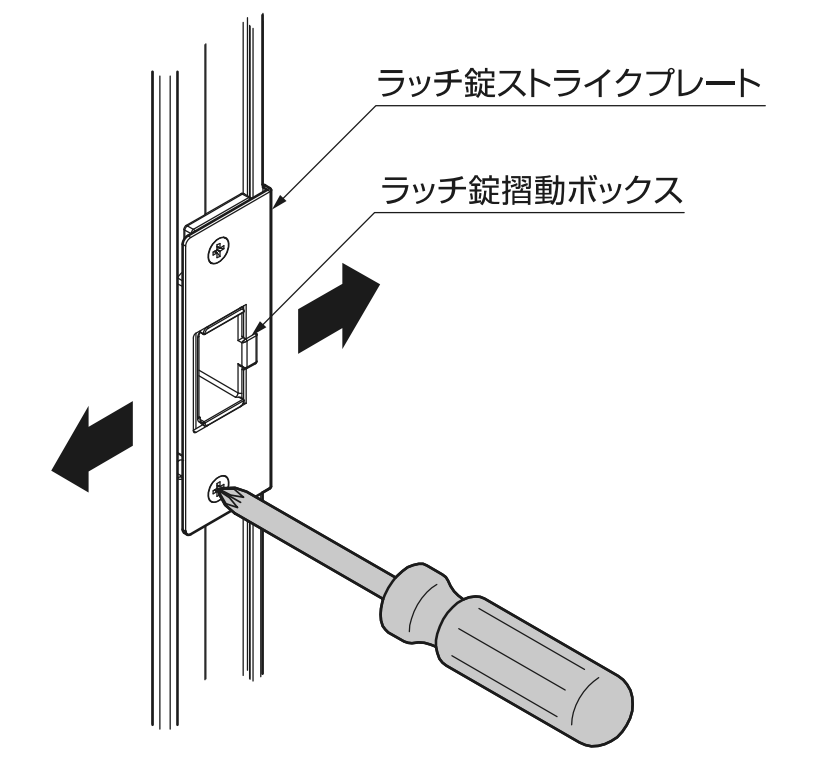

ラッチ錠摺動ボックスをスライドして調整しする。

3

調整後、取付ねじを締め直す。


■ストライクの調整
開き門扉の場合、ストライク本体の位置調整はできない為、
調整金具、ヒンジの調整を行ってデッドボルトが接触しないようにしてください。



■門扉の調整

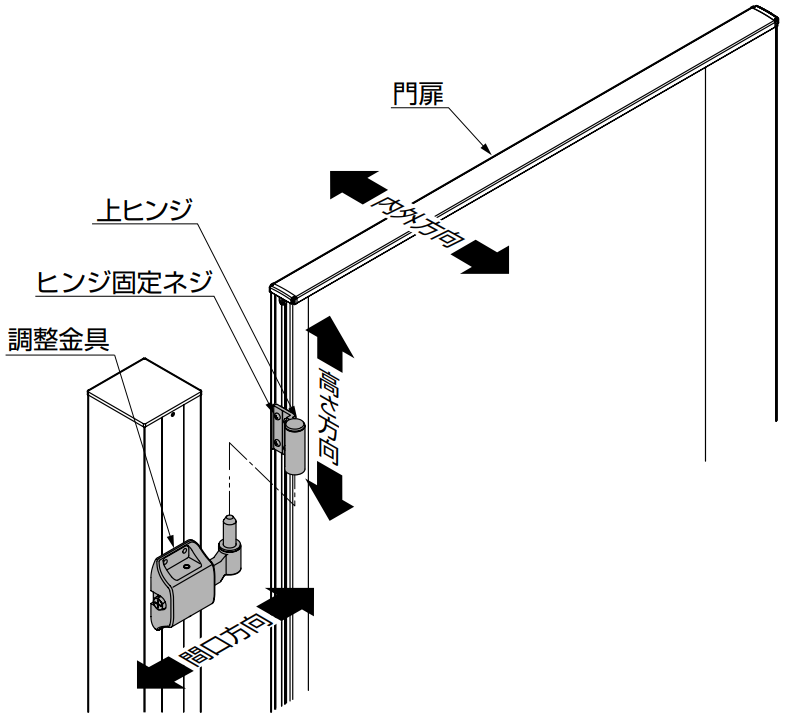

A.高さ方向の調整

1

ヒンジ固定ネジをゆるめる。(滑落しないよう注意する)

2

ヒンジをスライドさせて高さを調整する。

3

ヒンジ固定ネジを締め直す。




B.間口方向の調整 / C.内外方向の調整

1

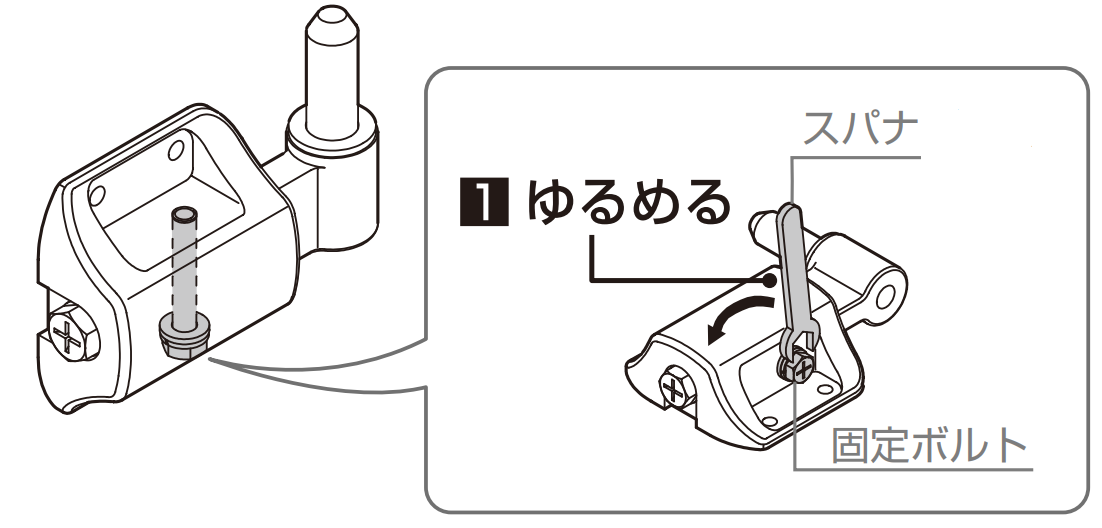

固定ボルトを呼び10のスパナを使用してゆるめる。


2

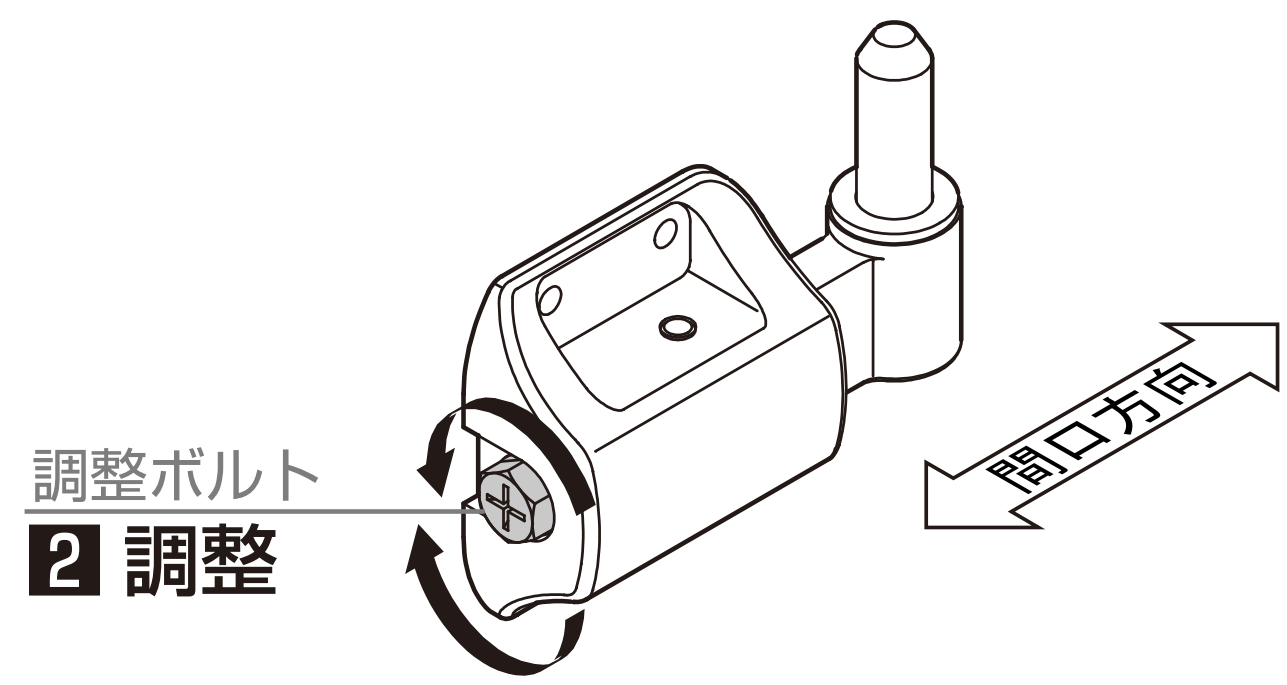

B.調整ボルトをまわしてチリ寸法を調整する。
C.内外寸法を調整する。


3

固定ボルトを呼び10のスパナを使用して締め直す。
